Produktdetails:
|
Größe: | 15 Zoll | Helligkeit: | 400 cd-/m² (Art.) |
---|---|---|---|
Kontrastverhältnis: | 800:1 (Art.) (TM) | Blickwinkel: | 80/80/70/80 (Art.) (CR≥10) |
Stützfarbe: | 262K/16.2M 63% NTSC | Light Source: | WLED, Stunden 70K, mit LED-Fahrer |
Frame-Rate: | 60 hz | Touch-panel: | ohne |
Markieren: | AUO-Anzeigefeld,auo lcd-Schirm |
Beschreibung 1.General

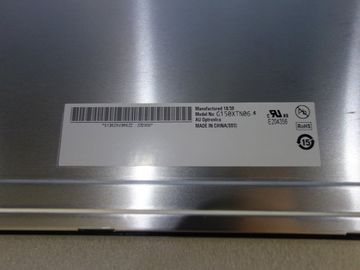

G150XTN06.0 ist eine Farbaktive Matrix-Flüssigkristall-Anzeige, die aus einer TFT LCD-Anzeige, einem Fahrerstromkreis und einem Hintergrundbeleuchtungssystem besteht.
Das Bildschirmformat soll XGA (1024 (H) x 768 (V)) stützen der Schirm und 16.2M oder Farben 262K.
Alle Eingangssignale sind schnittstellenkompatible LVDS. Alle entwerfen Regeln dieses Moduls können PSWG-Standard entsprechen.
G150XTN06.0 ist für industrielle Anzeigenanwendungen bestimmt.
Eigenschaften 2.Display
Einzelteile | Einheit | Spezifikationen |
Bildschirmdiagonale | [Zoll] | 15 |
Beschriftungsbereich | [Millimeter] | 304,128 (H) x 228,096 (V) |
Pixel H x V | 1024x3 (RGB) x 768 | |
Pixel-Neigung | [Millimeter] | 0,297 x 0,297 |
Pixel-Anordnung | R.G.B. Vertikaler Streifen | |
Anzeigemodus | TN, normalerweise weiß | |
Nominale Eingangsspannung VDD | [Volt] | Art 3,3. |
Typische Leistungsaufnahme | [Watt] | 8.92W |
Gewicht | [Gramm] | 1000g (Maximum) |
Körperliche Größe | [Millimeter] | 326,5 (H) x 253,5 (V) x 12,0 (D) (Maximum) |
Elektrische Schnittstelle | LVDS | |
Oberflächenbehandlung | Blendschutz | |
Stützfarbe | 16.2M/262K | |
Temperaturspanne-Betrieb Lagerung (inoperativ) | [℃] [℃] |
-30 bis +85 -30 bis +85 |
RoHS-Befolgung | RoHS-Befolgung | |
Lichtstrahl-Einheit | LED, austauschbar |
3. optische Eigenschaften
Einzelteil | Einheit | Bedingungen | Min. | Art. | Maximum. | Anmerkung |
Weiße Helligkeit | [cd/m2] | 320 | 400 | - | 1 | |
Einheitlichkeit | % |
9 Punkte |
75 |
80 | |
1, 2, 3 |
Kontrast-Verhältnis | 400 | 800 | - | 4 | ||
Quergespräch | % | - | 1,2 | 1,5 | 5 | |
Antwortzeit | [Millisekunde] [Millisekunde] | Steigen | - | 5,7 | | |
Fallen | - | 2,3 | ||||
[Millisekunde] | Anheben + Fallen | - | 8 | |||
Betrachtungs-Winkel | [Grad] [Grad] [Grad] [Grad] | Horizontales (rechtes) CR = 10 (verlassen) | 70 70 | 80 80 | - | |
Vertikale (ober) CR = 10 (niedriger) | 60 70 | 70 80 | - | |||
Farb-/Farbart-Koordinaten (CIE 1931) Farbtonleiter | | Rotes x | 0,567 | 0,617 | 0,667 | |
Rotes y | 0,296 | 0,346 | 0,396 | |||
Grünes x | 0,286 | 0,336 | 0,386 | |||
Grünes y | 0,562 | 0,612 | 0,662 | |||
Blaues x | 0,109 | 0,159 | 0,209 | |||
Blaues y | 0,015 | 0,065 | 0,115 | |||
Weißes x | 0,261 | 0,311 | 0,361 | |||
Weißes y | 0,272 | 0,322 | 0,372 | |||
60 | - |
