Produktdetails:
|
Größe: | 22,9 Zoll | Typ: | EinSi TFT LCD, LCM |
---|---|---|---|
Helligkeit: | 500 cd-/m² (Art.) | Kontrastverhältnis: | 1000:1 (Art.) (TM) |
Blickwinkel: | 89/89/89/89 (Art.) (CR≥10) | Betriebsart: | AHVA, normalerweise schwarz, Transmissive |
Light Source: | WLED, Stunden 50K, mit LED-Fahrer | Frame-Rate: | 60 hz |
Touch-panel: | ohne | Entworfen für: | Ausgedehnte Stange |
Markieren: | auo lcd-Schirm,auo lcd-Anzeige |
Beschreibung 1.General

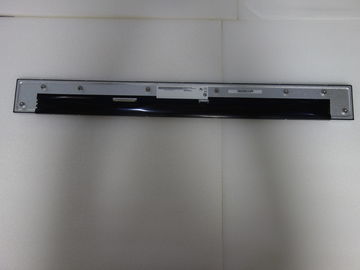

Diese Spezifikation trifft auf das 22,9 Zoll breite Modul G229HAN01.0 der Farbeahva (IPS Ähnliches) TFT LCD zu.
Die Anzeige stützt FHD [1920 (H) x (V)] 165 Bildschirmformat und 16.7M Farben (richten Sie Bit 8 aus). Alle Eingangssignale sind comaptible LVDS-Schnittstelle.
Eigenschaften 2.Display
EINZELTEILE | Einheit | SPEZIFIKATIONEN |
Bildschirmdiagonale | [Millimeter] | 581,01 (22,9") |
Beschriftungsbereich | [Millimeter] | 578,88 (H) x 49,7475 (V) |
Pixel H x V | 1920x165 | |
Pixel-Neigung | [um] | 301,5 × 301,5 |
Pixel-Anordnung | R.G.B. Vertikaler Streifen | |
Anzeigemodus | AHVA-Modus, normalerweise schwarz | |
Weiße Helligkeit (Mitte) | [cd/m2] | 500 cd/m2 (Art.) |
Kontrast-Verhältnis | 1000 (Art.) | |
Optische Antwortzeit | [Millisekunde] | 25ms |
Nominale Eingangsspannung VDD | [Volt] | 5V (Art) |
Leistungsaufnahme (VDD-Linie + LED-Linie) | [Watt] | 7.53W |
Gewicht | [Gramm] | 460 (Art) |
Körperliche Größe | [Millimeter] | 587,08 (H) x Art 62,05 (V) x10.21 (d) |
Elektrische Schnittstelle | Einzelnes LVDS | |
Stützfarbe | 16.7M Farben, richten Bit 8 aus | |
Oberflächenbehandlung | Blendschutz, 3H | |
RoHS-Befolgung | RoHS-Befolgung | |
Temperaturspanne-Betrieb Lagerung (Verschiffen) |
[OC] [OC] |
0~ 50 -20~ 60 |
Eigenschaften 3.Optical
Einzelteil | Einheit | Bedingungen | Min. | Art. | Maximum. | Anmerkung |
Betrachtungs-Winkel |
[Grad] | Horizontales (rechtes) CR >10 (gelassen) | 89 89 | - | | |
Vertikales (oben) CR > 10 (unten) | 89 89 | - | ||||
Kontrastverhältnis | Richtungslos | 800 | 1000 | - | 3 | |
Antwortzeit |
[Millisekunde] | Hubzeit (TrR) | 13 | | ||
Fallende Zeit (TrF) | 12 | |||||
Anheben + Fallen | 25 | |||||
Farb-/Farbart-Koordinaten (CIE) | Rotes x | TBD | TBD | TBD | | |
Rotes y | TBD | TBD | TBD | |||
Grünes x | TBD | TBD | TBD | |||
Grünes y | TBD | TBD | TBD | |||
Blaues x | TBD | TBD | TBD | |||
Blaues y | TBD | TBD | TBD | |||
Farbe koordiniert Weiß (CIE) | Weißes x | TBD | TBD | TBD | ||
Weißes y | TBD | TBD | TBD | |||
Zentrale Helligkeit | [cd/m2] | 400 | 500 | 6 | ||
Helligkeits-Einheitlichkeit | [%] | 70 | 75 | 7 | ||
Farbtonleiter | % | 72 |
4.Materials
4,1 Giftigkeit
Es gibt keine Krebs erzeugenden Materialien, die überall im Anzeigenmodul benutzt werden. Wenn toxische Stoffe benutzt werden, werden sie vom verantwortlichen AUO-Toxikologen wiederholt und genehmigt.
4,2 Entflammbarkeit
Alle Komponenten einschließlich elektrische Komponenten, die nicht den Entflammbarkeitsgrad UL94-V1 im Modul treffen, schließen den Entflammbarkeitsbewertungs-Ausnahmegenehmigungsprozess ab.
Die Leiterplatte wird von Material Nenn-94-V1 oder zu verbessern gemacht. Die tatsächliche UL-Entflammbarkeitsbewertung wird auf der Leiterplatte gedruckt.
